◆ 采用ATMEL AT91SAM9G45CPU;400M高速ARM926EJ-S核;是顶级ARM9处理器;
◆ 128MB DDR2 SDRAM;
◆ 采用3.3V NAND FLASH; 简单、 易采购;批量使用核心板用户成本更低;
◆ 网络采用MII模式;比RMII模式有更强的兼容性;完美支持10M/100M以太网;
◆ 核心板5V供电;采用TI的MPU电源管理;更安全;更稳定;超低功耗;
◆ 底板带有独立RTC; 走时精准;
◆ 完善的接口保护电路;
◆ LCD显示性能出色;最大分辨率1280*860，同时支持VGA输出;
◆ 完美支持Windows CE 6.0\Linux2.6嵌入式操作系统

安赛卓尔科技优势

1、专业技术服务;同行难以跨越
2、不断更新的软件资料;安卓系统、Linux系统、 wince系统; 后续免费提供资料
3、专业的工业接口设计;充分扩展;是其他公司难以 提供的
4、超高性价比 、优秀的解决方案
5、与国内多家公司和厂家建立战略合作伙伴关系选择安赛卓尔;选择一个合作伙伴

应用举例
工业控制、医疗电子、节能环保、智能交通、能源节能、电力系统、通讯系统、纺织行业、数控行业、汽车电子、工业触摸屏控制系统、机器人视觉、媒体处理无线应用、数字家电、车载设备、通信设备、网络终端等场合。

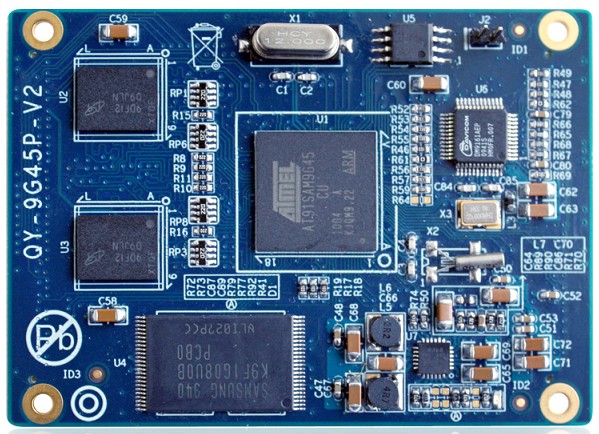

核心板

采用高密度6层板沉金设计;体积仅名片大小集成了CPU、DDR2 RAM、NandFlash、DataFLash、网络,采用5V直流供电;超低功耗;B to B2*100接插件引出各种常用接口资源适合于用户批量使用。

评估底板

针对QY-9G45P设计的通用标准参考设计底板，它扩展了TFT-LCD、触摸屏、VGA、摄像头、矩阵键盘、外部总线接口、SPI、PWM、高速USB HOST\Device 、SD卡、RS232\485串口，音频、MIC等常用接口，支持+6V~+25V宽范围电压供电，可提供完整的设计资料供用户开发或委托定制。

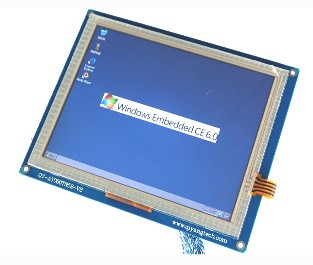

液晶模块

QY-9G45EK开发板标配8寸触摸液晶模块一套型号QY-AT080TN52-V2由群创8寸真彩色液晶屏，触摸屏以及驱动板组成，是我们为工业用户设计的液晶模块组合可选配其他尺寸液晶屏:
• LED背光超低功耗
• 液晶屏、背光、触摸屏集成一体减少繁琐数据线的连接
• 液晶屏与驱动板用专业方式固定驱动板提供定位孔方便客户安装
• 对比度: 500:1(透射)
• 面板尺寸: 8.0英寸
• 分 辨 率: 800x600
• 显示比例: 4:3
• 像素间距: 0.2025x0.2025
• 亮度: 250 cd/m2
• 面板类型: a-Si TFT-LCD
• 信号接口: RGB(1 ch,6/8bit)
• 显著特征: 表面雾面，白光LED背光
• 外观尺寸: 183Wx141Hx6.3D
• 背板尺寸: 199Wx157H
• 工作温度: -20°C~ 70°C
• 供电电压: 5.5V

核心板资源说明
CPU处理器
• ATMEL AT91SAM9G45ARM926EJ-S内核
• 主频400MHz
DDR RAM内存
• 128MB DDR2 RAM133MHz,32bit数据总线
FLASH存储
• 板载512K DataFlash (DB45041D)
• 板载128M*8bits NandFlash (K9F1G08U0B)可根据客户要求更换大容量或者工业级芯片
接口资源
• 2*100 pin 0.8mm间距 B to B 接插件经过350℃高温测试、抗震测试
板载其他资源
• DM9161网络芯片完美支持10M/100M网口自适应采用MII模式和RMII模式相比具有更强的兼容性
• 电源管理提供1.8V、3.3V、5.0V电压输入

PCB规格尺寸
• 采用6层PCB板高精度工艺具有最佳的电气性能和抗干扰性能
• 74 x 53 x 1.5mm
温湿度工作参数
• 工作温度-20°C~ 70°C 批量用户可定制-40°C~ 85°C工业级温宽
• 工作湿度5%到95%非凝结
超低功耗
• 5V直流电压供电;单板超低功耗;小于1W
操作系统支持
• Linux2.6.30 + QT2.3 / QT4
• WindowsCE 6.0

QY-9G45B-GP 评估板底板资源说明

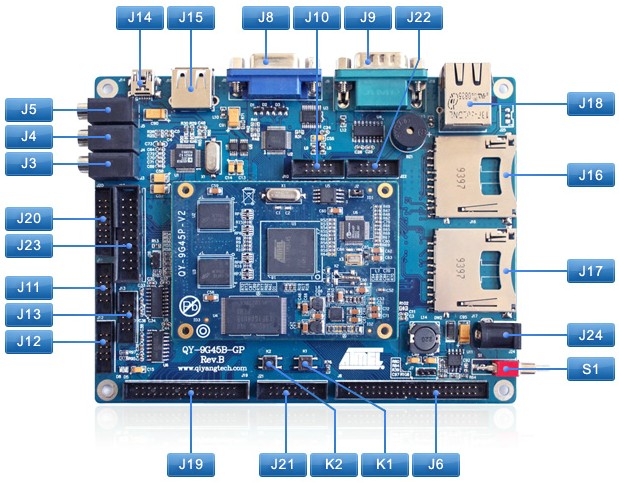

QY-9G45EK评估板器件位置图

标号	名称	功能
J3	耳机输出接口	音频输出
J4	线路输入接口	音频输入
J5	MIC输入接口	MIC输入
J6	TFT-LCD、触摸屏	扩展彩色液晶屏驱动4线电阻屏
J8	VGA接口	VGA视频输出连接显示器
J9	调试串口	下载、通信
J10	COM 1	232\485复用
J11	COM 2	232\485复用
J12	COM 3	RS232
J13	COM 4	RS232
J14	USB 2.0 Device	高速USB（480MHz用于下载程序
J15	USB 2.0 Host	USB主机
J16	SD卡接口1	SD卡存储
J17	SD卡接口2	SD卡存储
J18	以太网接口	10/100M网络自适应
J19	EBI总线接口	CPU内部总线
J20	摄像头接口	COMS接口视频采集或作为GPIO使用
J21	矩阵键盘	8 x 8键盘接口可作为GPIO使用
J22	SPI接口	SPI总线接口
J23	标准JTAG接口	仿真、调试
J24	电源接口	系统供电+12V供电可支持+6 ~+25V宽范围电压供电
K1	复位按键	系统复位
K2	唤醒按键	休眠状态激活
S1	电源开关	控制供电

PCB规格尺寸
• 采用4层板高精度工艺
• 142.5 x 112 x 1.5mm
温湿度工作参数
• 工作温度-20°C~ 70°C 批量用户可定制-40°C ~ +85°C工业级温宽
• 工作湿度5%到95%非凝结
Linux软件特性

标号	名称	功能
交叉编译器	arm-2007q1-10-arm-none-linux-gnueabi-i686-pc-linux-gnu.tar.bz2	arm-linux-gcc 4.2
U-boot	版本:U-boot 1.3.4	提供bootstrap、U-boot源代码
	支持烧写到DataFlash和NandFlash启动
	支持SAM-BA软件进行usb烧写和TFTP网络更新
Linux内核	版本:2.6.30
	RTC驱动支持掉电精准保存时间	提供测试程序以及源代码
	SPI驱动	提供测试程序以及源代码
	EBI驱动	提供测试程序以及源代码
	I2C驱动	提供测试程序以及源代码
	音频驱动	提供测试程序以及源代码
	LCD驱动，支持320×240、640×480、800x480、800×600、1024×768等分辨率	特殊LCD可提供调试服务
	触摸屏驱动，支持4线电阻屏	提供测试程序以及源代码
	串口驱动	提供测试程序以及源代码
	PWM驱动	提供测试程序以及源代码
	蜂鸣器驱动	提供测试程序以及源代码
	GPIO驱动	提供测试程序以及源代码
	8*8矩阵键盘驱动	提供测试程序以及源代码
	USB驱动支持鼠标\键盘\优盘\打印机\WiFi\蓝牙\摄像头\条码扫描\摄像头等	支持各种USB外设可提供调试服务
	SD卡驱动	支持大容量SD卡存储
文件系统	Jffs2文件系统	提供源代码
QT例程	QT开发环境	QT例程
PC端开发环境	提供ubuntu 10.10 Linux系统、VMware 7.1.4虚拟机并提供配套开发环境搭建手册	方便客户做二次开发

WindowsCE 6.0软件特性

标号	名称	功能
Bootloader	支持烧写到DataFlash和NandFlash启动	可自行选择
	支持开机logo自定义	最大支持1024*768的24位bmp图片
BSP源代码
BSP开放源码	RTC驱动支持掉电精准保存时间	提供测试程序以及源代码
	注册表保存支持调电保存注册表信息	方便用户调试
	LCD驱动支持320×240、640×480、800x480、800×600、1024×768等分辨率	特殊LCD可提供调试服务
	触摸屏驱动支持4线电阻触摸屏	提供测试程序以及源代码
	SD卡驱动支持2路SD卡	单独容量最大支持4G
	音频驱动支持音频输入输出和MIC输入	提供测试程序以及源代码
	网卡驱动10/100M自适应可扩展千兆网卡	提供测试程序以及源代码
	PWM驱动	提供测试程序以及源代码
	I2C驱动	提供测试程序以及源代码
	SPI驱动	提供测试程序以及源代码
	串口驱动232、485测试	提供测试程序以及源代码
	矩阵键盘驱动支持8*8矩阵键盘也是GPIO	提供测试程序以及源代码
	USB驱动支持鼠标\键盘\优盘\打印机\WiFi\蓝牙\摄像头\条码扫描\摄像头等	支持各种USB外设可提供调试服务
PC端开发环境	提供配套VS.NET 2005开发工具Wince 6.0 插件	方便用户二次开发

QY-9G45EK评估板软件及技术支持
• 客户使用开发过程中遇到的和产品相关的问题
• 根据客户需求进行系统的裁剪
• 根据客户的需求辅助开发相关驱动
• 根据客户的具体需求进行底板的定制开发另收费

订货清单

产品名称	QY-9G45EK
标准配件	(1)12V/2A电源 (2)1条交叉串口线 (3) DVD开发光盘 (4)4条RS232串口线 (5)miniUSB线 (6)精美包装盒 (7)8寸TFT液晶屏
DVD开发光盘资源	Linux	编译工具	交叉编译器arm-linux-gcc
		工具软件	配套终端、烧写、下载工具
		器件手册	底板主要元器件的datasheet
		使用手册	所有开发使用用户手册
		镜像文件	bootstarp、u-boot、内核、文件系统的镜像文件
		测试源码	所有接口的测试例程以及源码
		系统源码	包括bootstrap、u-boot、内核、文件系统和QT 源代码
		原理图	核心板PDF原理图 底板PDF原理图
		封装库	评估板底板元件封装库
	Windows CE	工具软件	配套终端、烧写、下载工具、同步软件
		器件手册	底板主要元器件的datasheet
		使用手册	所有开发使用用户手册
		镜像文件	Firstboot、Eboot、NK镜像文件
		测试源码	所有接口的测试例程以及源代码
		BSP包	评估板对应BSP板级支持包
		SDK	评估板对应SDK
		原理图	核心板PDF原理图 底板PDF原理图
		封装库	评估板底板元件封装库
选配LCD另外付费	4.3’LCD模块+四线电阻触摸屏+数据线
	5.6’LCD模块+四线电阻触摸屏+数据线
	6.4’LCD+四线电阻触摸屏+数据线+逆变器
	7’LCD模块+四线电阻触摸屏+数据线
	8’LCD模块+四线电阻触摸屏+数据线
	10.4’LCD+四线电阻触摸屏+数据线+逆变器
选配模块另外付费	TTL转LVDS模块
	TTL转VGA模块
