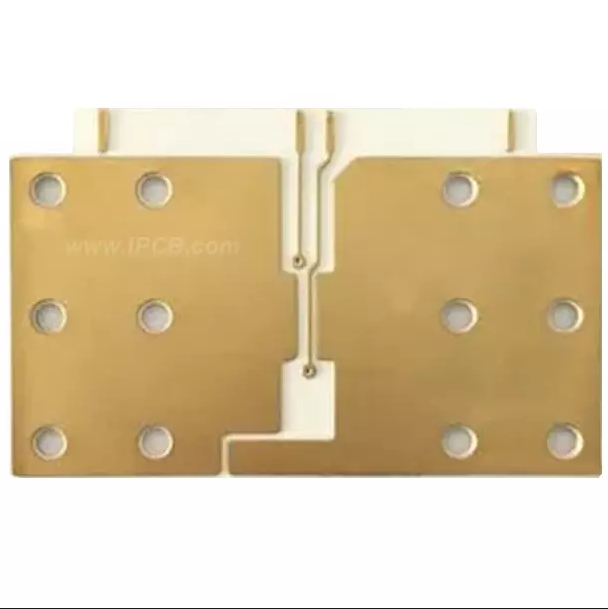

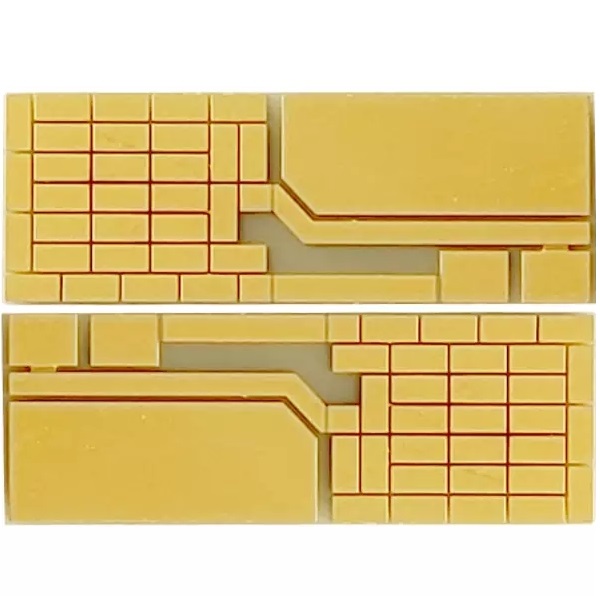

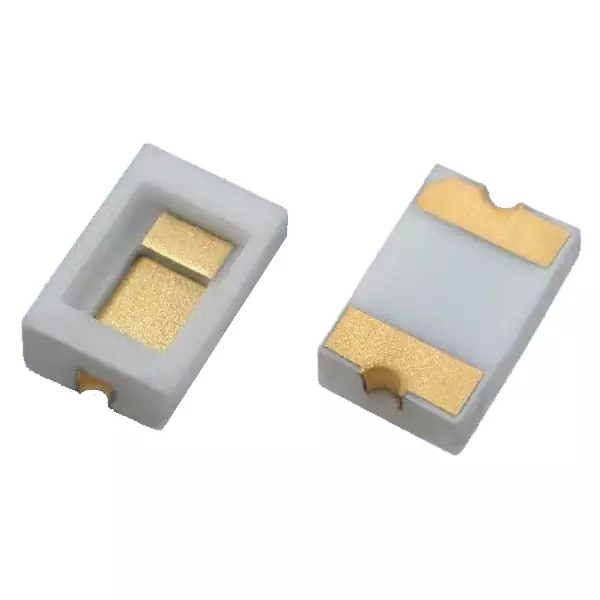

AIN PCB 基板
品 名：氮化铝(AIN)陶瓷板
板 材：氮化铝(AIN)陶瓷
板 厚：0.2-2.0mm
层 数：2层
金层厚度：35-400um
表面处理：镍金
导电厚材质：铜，镍，金
孔径：0.1mm
线宽线距：0.1mm
用 途：大功率LED

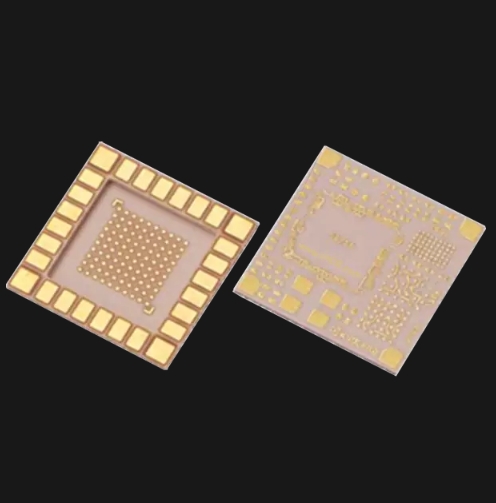

LTCC(低温共烧陶瓷)
产品:LTCC(低温共烧陶瓷)
尺寸:120毫米x120毫米
最小线宽/线距:min.0.075mm/0.15mm
孔径:最小0.1mm
准确度:±0.2%
层数:≤4层
产品应用:LTCC模块

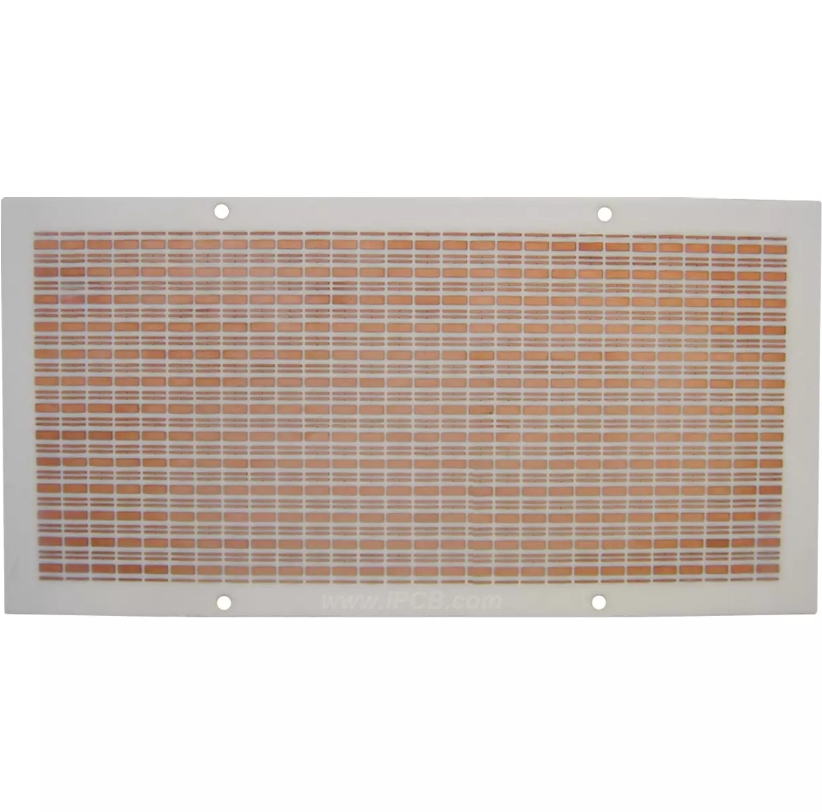

DBC陶瓷PCB
基材厚度:1.0mm
层数:1L
基材:96%氧化铝陶瓷
基体导热系数:30W
表面工艺:沉金
铜厚:300um
制造工艺:DBC陶瓷

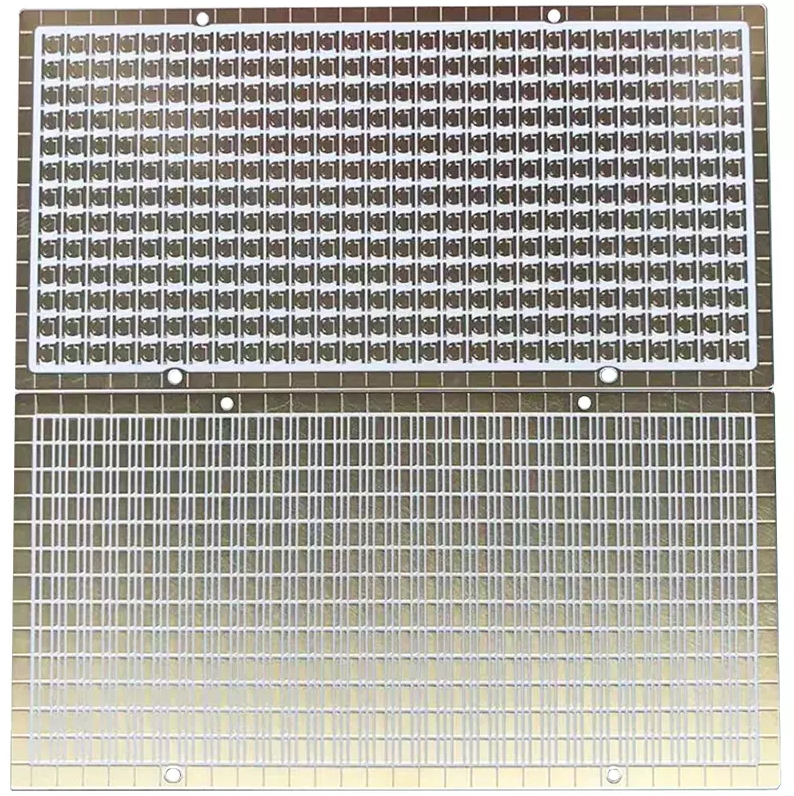

AMB陶瓷PCB
基材类型: AIN 陶瓷
基材厚度:0.3-3.0mm
导电层:铜、镍、金
金属层厚度:35-400um
表面处理: 镍金
金属:1L导电孔:0.2mm
导电孔线宽:0.1mm
应用:大功率元件

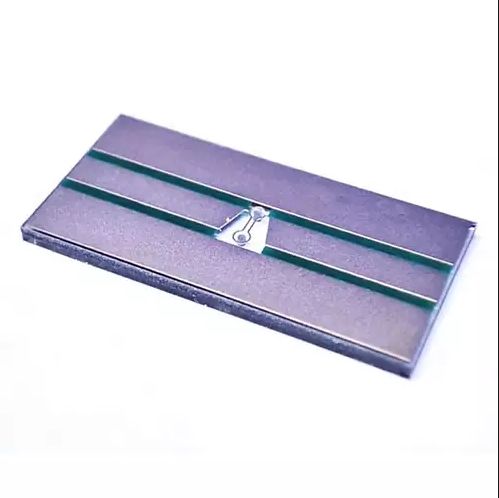

蓝宝石线路板
蓝宝石电路板
基板类型:蓝宝石
基材厚度:0.5mm
金属层厚度:35um
表面处理:金色
金属:1L
线宽:0.15mm
应用:激光发射器
氧化锆PCB
产品:氧化锆PCB
款式: 氧化锆陶瓷
材质:氧化锆
品牌: 支持客户定制
最高温度:750度精度等级:P5
库存:有货
密度:6.05克/立方厘米
碳化硅PCB
基材类型:碳化硅(SiC)
基材厚度:0.1-2.0mm导电层:铜、镍、金
线宽:0.25mm
应用:激光

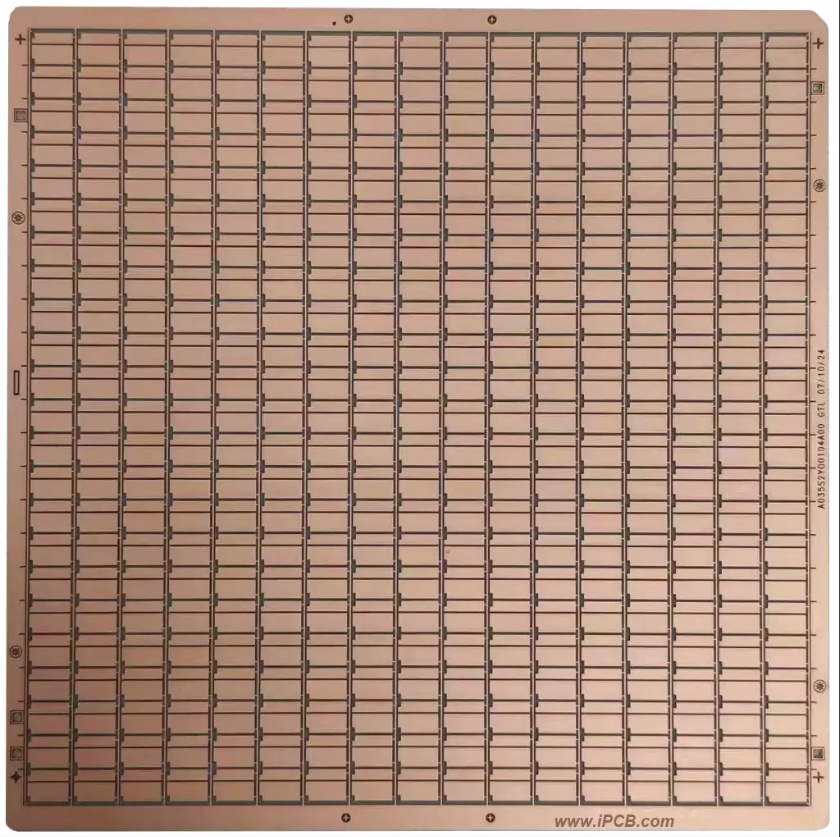

氧化铝陶瓷板
陶瓷氧化铝PCB
基材类型:99% A1203
基材厚度:1.6mm
金属层厚度:70um
金属:1层
导电孔:0.5mm

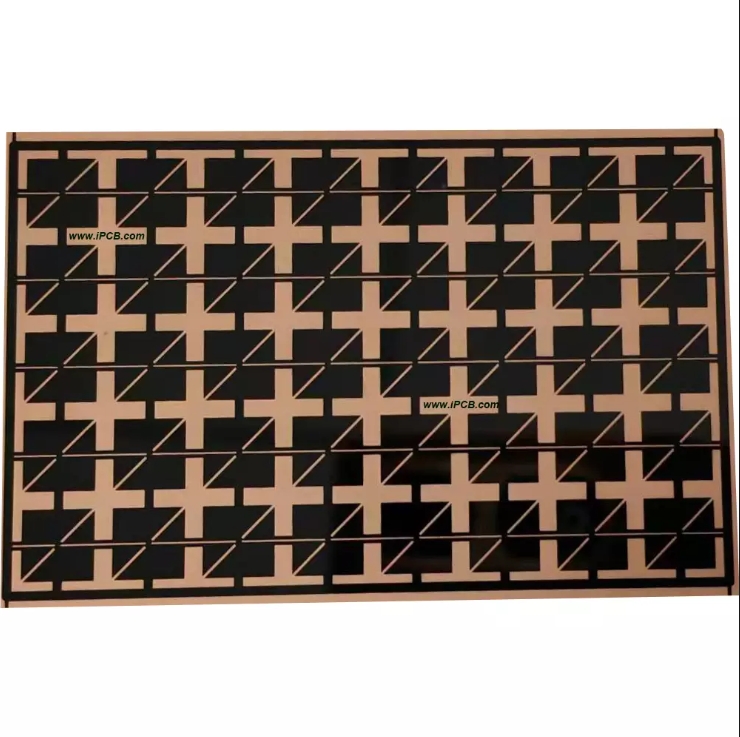

DPC 陶瓷板
DPC陶瓷PCB
基材类型:氧化铝陶瓷
表面处理:沉金金属:1层
导电孔:0.3mm导电孔
线宽:0.1mm
生产工艺:DPC
陶瓷应用:LED灯

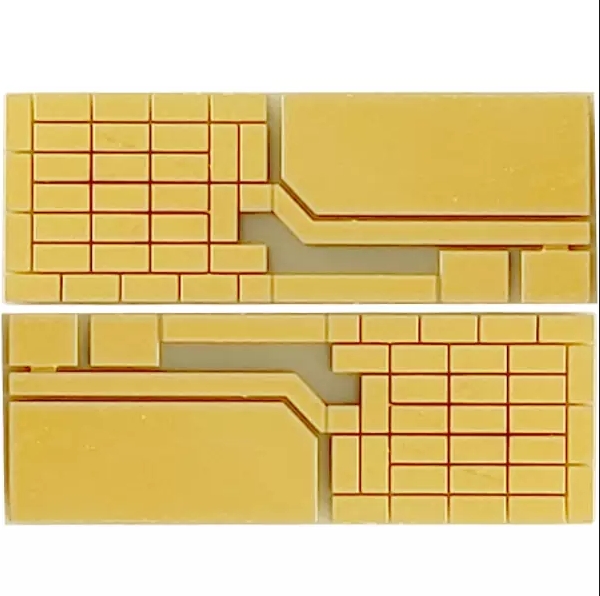

陶瓷线路板
96%氧化铝陶瓷
基材类型:96%氧化铝陶瓷
基材厚度:0.3-2.0mm
金属层厚度:65um
金属:双面
导电孔:0.2mm导电孔
线宽:0.05mm
应用:大功率LED灯珠
AuSn散热基板
产品名称:金锡散热基板
层数:2
厚度:0.25毫米
铜厚:18-35um
焊料层成分:Au70Sn30、Au75Sn25
焊料层厚度:2-10m±20%
基材材料:氮化铝、氧化铝、钨铜、钼铜、石英、硅
金属化层:Ti/Pt/AU、Ti/Ni/AU、CU/Ni/Au、Cu/NiPd/Au 根据客户要求定制金属化层
应用:高功率芯片、高功率激光器
